工業級 2路RS485/1路RS422 轉光纖轉換器 單模單纖SC方口 2級防雷
RS485/422轉單模單纖光纖轉換器(SC方口)：型號：RS485/422-GM-SSA/B-SC (工業級、防靜電、抗干擾、2級防雷保護-TVS管600W防雷、B3D090L放電管90V5KA防雷)
- 型號： RS485/422-GM-SSA/B-SC
- 品牌： 弘宇泰
- 價格： 230元/個
RS485/422轉單模單纖光纖轉換器(SC方口)：型號：RS485/422-GM-SSA/B-SC
(工業級、防靜電、抗干擾、2級防雷保護-TVS管600W防雷、B3D090L放電管90V5KA防雷)
RS485/422轉單模單纖光纖轉換器支持 2路RS485或1路RS422 轉光纖的遠距離數據傳送。RS422/RS485輸出接口采用2級防雷保護-TVS管600W防雷、B3D090L放電管90V5KA防雷，可以有效防止來自RS422/RS485總線的靜電、雷擊、浪涌和地電位差等對設備的損害。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用。
RS485/422轉單模單纖光纖轉換器通信距離最遠可達單模20公里，RS-485/RS-422的信號傳輸速率最高可達256KBPS，不同電氣標準的接口可以混合使用，可以用RS232轉光纖轉換器去連接RS485/422轉光纖轉換器，可以代替RS-232到RS-485/422接口轉換器或光電隔離器，并提供了優良的EMI/RFT特性?？稍试S連接128個RS-422或RS-485接口設備，數據通訊速率300-200KBPS，帶有電源指示燈及數據流量指示燈可指示故障情況。
產品是成對使用的，對于RS485接口通訊，一端的光纖轉換器的1路RS485接口與另一端光纖轉換器的2路RS485接口是相對應的

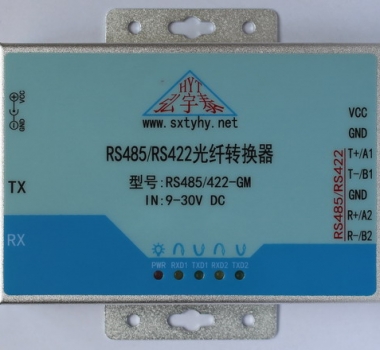

左側端子排列如下:（產品標簽有標示）
1----------VCC 電源插孔正極
2----------GND 電源插孔負極
3----------TX 光模塊發送端口
4----------RX 光模塊接收端口
右側端子排列如下:（產品標簽有標示）
1----------VCC 電源正極
2----------GND 電源負極
3----------T+/A1 RS422發送的正端/1路RS485的D+(A)
4----------T-/B1 RS422發送的負端/1路RS485的D-(B)
5----------GND 信號地(與電源負極相通)
6----------R+/A2 RS422接收的正端/2路RS485的D+(A)
7----------R-/B2 RS422接收的負端/2路RS485的D-(B)
五個信號指示燈：
電源(PWR)---------慢速閃亮表示光纖轉換器上電正常工作
快速閃亮表示光模塊無接收信號
接收(RXD1)--------快速閃亮表示1路正在接收數據
發送(TXD1)--------快速閃亮表示1路正在發送數據
接收(RXD2)--------快速閃亮表示2路正在接收數據
發送(TXD2)--------快速閃亮表示2路正在發送數據
可選配優質電源適配器(10元)DC9V1Ahttp://sxtyhy.taobao.com
請根據您的尾纖來選擇對應的產品：
光纖轉換器訂貨信息：
名 稱 | 型 號 | 光模塊規格 | 接 口 | 備注 |
| RS485/422-GM-SD-SC | OCM3511-41 單模雙纖 | 2路RS485或 | 成對 | |
| RS485/422-GM-SD-ST | OCM3512-41 單模雙纖 1310波長 ST卡口 傳20KM | 2路RS485或 | 成對 | |
| RS485/422-GM-SD-FC | OCM3513-41 單模雙纖 1310波長 FC圓口 傳20KM | 2路RS485或 | 成對 | |
RS485/422轉單模單纖
| RS485/422-GM-SSA-SC
| OCB3511-41/OCB4511-41 | 2路RS485或 | 成對 |
RS485/422轉單模單纖
| RS485/422-GM-SSA-ST
| OCB3512-41/OCB4512-41 | 2路RS485或 | 成對 |
RS485/422轉單模單纖
| RS485/422-GM-SSA-FC
| OCB3513-41/OCB4513-41 | 2路RS485或 | 成對 |
RS232轉單模雙纖
| RS232-GM-SD-SC | OCM3511-41 單模雙纖 | 2路RS232 | 成對 |
| RS232轉單模雙纖 光纖轉換器(ST卡口) | RS232-GM-SD-ST | OCM3512-41 單模雙纖 1310波長 ST卡口 傳20KM | 2路RS232 | 成對 |
| RS232轉單模雙纖 光纖轉換器(FC圓口) | RS232-GM-SD-FC | OCM3513-41 單模雙纖 1310波長 FC圓口 傳20KM | 2路RS232 | 成對 |
RS232轉單模單纖
| RS232-GM-SSA-SC
| OCB3511-41/OCB4511-41 | 2路RS232 | 成對 |
| RS232轉單模單纖 光纖轉換器(ST卡口) | RS232-GM-SSA-ST
| OCB3512-41/OCB4512-41 | 2路RS232 | 成對 |
| RS232轉單模單纖 光纖轉換器(FC圓口) | RS232-GM-SSA-FC
| OCB3513-41/OCB4513-41 | 2路RS232 | 成對 |
◆可同時支持2路RS-485數據或者1路RS-422數據
◆零延時自動轉發
◆異步傳輸，點對多點運用，RS-485/422接口與光纖轉換
◆自動偵測串口速率、判別和控制數據傳輸方向
◆通信速率：300BPS-200KBPS
◆工作電源：9-30VDC/350mA(寬電壓輸入，內部有專用電源穩壓隔離模塊)，外置電源
◆可選SC/FC/ST接口
◆工作波長：1310nm/1550nm
◆通訊距離: RS485/422 ＞1.5Km（9.6Kbps） 單模達到20公里
◆能夠連接128個RS-485或RS-422接口設備
◆工作方式: 異步半雙工（RS-485）或異步全雙工(RS-422)通用，無需跳線設置
◆RS-485/422每線2級防雷保護-TVS管600W防雷、B3D090L放電管90V5KA防雷、浪涌、+/-15KV ESD保護及防止共地干擾
◆傳輸介質: RS485/422 雙絞線或屏蔽線 單模光纖
◆外形尺寸：115mm*90mm*23mm
◆使用環境：-40℃ 到 85℃，相對濕度為5%到95%
◆PLC通信
◆工業自動化控制系統
◆遠程計算機監控系統
◆自動化電子生產設備
◆門禁系統
◆考勤管理系統
◆消費系統
◆停車場系統
◆自助銀行系統
◆公共汽車收費系統考勤機，IC卡收費系統，工業自動控制，交通控制，遠程分布數據采集系統，電力信號采集與控制系統，智能小區，安保監控，高速公路收費系統等
